Блок управления двигателем, Гранд чероки 93 г выуска двигатель 5.2 л. Опции

[byctriza]

Здравствуй-те господа джипперы! Хочется втиснутся в вашу теплую компанию, Начну с хорошего! По данной машинке есть печатные иэлектронные мануалы, Но есть и проблема, кто выручит распечаткой блока управления на Г-Ч 93г,в, сдвигателем 5,2л,Заранее благодарствую !!!

[FordSloman]

Для начала надо попытаться найти в теме, где собраны инструкции
http://www.4wd.ru/forum/index.php?showtopic=10046

[byctriza]

Спасибо конечно за ответ-но ссылки эти скачал, Там по распиновке блока схем нет!

[FordSloman]

Спасибо конечно за ответ-но ссылки эти скачал, Там по распиновке блока схем нет!

В более поздних описаниях были отдельные страницы с распиновками и все схемы соединений. Если в руководстве на эту машину нужной информации нет, то даже не представляю где её можно найти.

[byctriza]

Проблема в том что , питание приходит в блок на клемму 3 а с клеммы 7 должно выходить 8вольт на датчик коленвала, а это не происходит!

[FordSloman]

Проблема в том что , питание приходит в блок на клемму 3 а с клеммы 7 должно выходить 8вольт на датчик коленвала, а это не происходит!

Ну насчёт инструкции я бы ещё спросил на авторушном форуме, а по поводу питания там бы скинуть с блока крышку и посмотреть хотя бы визуально что там твориться, а ещё лучше посмотреть по дорожкам и потыкать осциллографом.

[byctriza]

Все здорово, но если снимать крышечку то надо сильно понимать для чего ты это делаеш! А-уж говорить о том что находится внутри , я например не рискну! Крепкое дерево! Привет!!!

[Raider]

Все здорово, но если снимать крышечку то надо сильно понимать для чего ты это делаеш! А-уж говорить о том что находится внутри , я например не рискну! Крепкое дерево! Привет!!!

А распиновку блока тогда для чего смотреть? для успокоения души? или для развития кругозора?
Проще до ближайшей разборки Jeep доехать!

[byctriza]

Разборка дело неплохое, но у нас джипов на разборках!!! Ну достану я плату( хотя зачем) а дальше что . Схемы есть на весь авто, РСМ указан, со всеми контактами, и цвета проводов присутствуют, а внутри-то блока кто к кому ( прильнул )!!! Прильнувших там аж 60 штук,

[FordSloman]

Разборка дело неплохое, но у нас джипов на разборках!!! Ну достану я плату( хотя зачем) а дальше что . Схемы есть на весь авто, РСМ указан, со всеми контактами, и цвета проводов присутствуют, а внутри-то блока кто к кому ( прильнул )!!! Прильнувших там аж 60 штук,

Так если есть схемы разве там не указан номер контакта, когда он заходит в блок?

[byctriza]

День добрый! На схемах которые видел везде одинаково; Т,Е нарисован прямоугольник и к нему или с одной или со всех сторон подходит проводка! Ну например : к клемме 3 подходит питание от блока распределения питания---ВОПРОС---куда-же дальше оно бегит, т.е. на какую клемму, и откуда берется на кл. 7---8вольт,

[byctriza]

День Добрый! Дело в том, что на тех схемах которые видал, везде почти одинаково--- РСМ изображон как прямоугольник и к нему или с одной или со всех сторон подходит проводка, Например: с главного распределительного щита на кл3 подходит питание-- ВОПРОС--куда в РСМ оно идет дальше? Едем дальше; где в РСМ и откуда берется 8 вольт?

[FordSloman]

На схемах которые видел везде одинаково; Т,Е нарисован прямоугольник и к нему или с одной или со всех сторон подходит проводка!

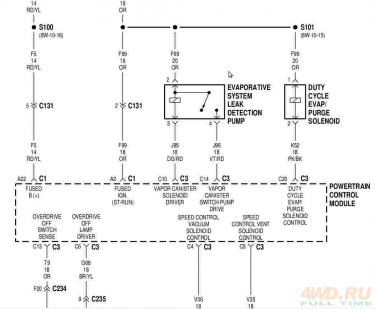

Вот я прикрепил стандартную схему как её рисует крайслер. К блоку подходит соединение, слева это обозначение ножки в разъёме, а справа обозначение разъёма. Обозначение ножек обычно мелким шрифтом есть рядом с ножками на разъёмах или можно догадаться. Например если это разъём прямоугольной формы, то ножку C10 следует искать 10й в третьем ряду.

Например: с главного распределительного щита на кл3 подходит питание-- ВОПРОС--куда в РСМ оно идет дальше? Едем дальше; где в РСМ и откуда берется 8 вольт?

Блоки подключаются через предохранители к питанию условно 12В, а внутри стоят стабилизаторы напряжения (точнее step down voltage converters), на выходе которых стабильное напряжение для различных нужд. Обязательно будет напряжение для питания логики, опорное напряжение для A/D преобразователей ну и может быть ещё питание для некоторых датчиков. В этом случае стабилизированное напряжение подаётся обратно на один из выходов (там скорее всего ещё защита от короткого замыкания стоит, но это детали) и вот они те самые 8 вольт. На современных блоках так не делают, но на старых скорее всего именно так.

ЗЫ На всякий случай обращаю внимание, что управляющие ключи как правило собираются по схеме с открытым коллектором поэтому там не так просто что-то замерить вольтметром.

Эскизы прикрепленных изображений



[byctriza]

Спасибо! Вот бы мне так разбиратся в этой паутине! Слов нет-одни эмотции! Сейчас о деле: Прочитал на сайте о ремонте моста, но так и не понял вы его там отремонтировали или нет. Заинтересовало--так-как присутствует такая-же песня! Заказал оба подшипника,сальник ираспорную втулку, надеюсь обойдется только этим, Через недельку сообщу результат!

[FordSloman]

Заказал оба подшипника,сальник ираспорную втулку, надеюсь обойдется только этим, Через недельку сообщу результат!

Как я понимаю речь идёт о переднем мосте. Ну вообщем-то там три подшипника и три сальника. А главное это то что окончательно хвоcтовик нужно закручивать на НОВУЮ гайку иначе есть шанс, что она открутится и тогда вся пара наверняка будет перемолота. У меня соханилась фотография того, что я покупал (исключая гайку) для переднего моста.

[byctriza]

День добрый! Мне кажется в мосту подшипников--аж 4штуки, Два на хвостовике и по одному на полуосях! Я хочу перебрать только хвостовик,

[FordSloman]

Мне кажется в мосту подшипников--аж 4штуки, Два на хвостовике и по одному на полуосях!

Да. Это я ошибся.
