Меняемся любой информацией (инструкциями) по обслуживанию и эксплуатации TLC200 (LX570)

Lexus LX570 2008
Год выпуска: 2008
Версия: RM08F0U+EWD
Разработчик: TIS Techstream
Платформа: PC
Совместимость с Vista: неизвестно
Системные требования: MIN.
Язык интерфейса: только английский
Описание: В раздаче содержится в корневом каталоге 3 папки:
- Ремонтное руководство RM08F0U
- Электрические схемы EWD
- SVGView

смотреть тут...

[Overload]

Спасибо.Видно не очень,но понятно,что функция активизируется дилером. И что есть опасность травмы и смертельного исхода. Так на чем основана работа защиты? Датчики стоят? Интересно - где. И понятно,что дилер может мне и лампу "Замена ремня ГРМ" скинуть тоже,но я меняю ремень и скидываю сам.Так как активизировать/отключить функцию защиты от защемления? Конечно,этого в книге не будет. Может кто знает? Из сервисной литературы...

Сообщение отредактировал Overload - 26.12.2009, 12:18

[Roma]

Конечно,этого в книге не будет. Может кто знает? Из сервисной литературы...

Ссылку давали в начале темы на тех.док по 200-ке, скачай и будет тебе полная инфа... просто не реально ее тут выкладывать, будет выглядить таким образом

ОПИСАНИЕ СИСТЕМЫ

1. POWER WINDOW систем управления Описание

Управление питанием оконная система контроля власти окно вверх / вниз функционировать, используя регулятор мощности окна двигатель. Основной контроль за этой системы являются мультиплекс мастера сетевого коммутатора, которая встроена в боковую дверь водителя, и власть окно регулятора выключатели, которые строятся в переднюю дверь со стороны пассажира и задние двери.
При нажатии любой из окна власть выключатели на силу окно регулятора выключателей или одной из власти окне включается главный переключатель сеть мультиплекс передает вверх / вниз сигнала на соответствующий Motor окно регулятора мощности.
ЭКЮ является встроенный в регулятор моторной окно власти.

2. ФУНКЦИИ основного компонента

Управление питанием Window System состоит из следующих компонентов:

Мультиплекс главного выключателя сеть
Контроль власти окна операцию для всех окон.
Окна, когда переключатель блокировки, оконные операция будет возможна только с главным переключателем мультиплекс сети.

Power Window регулятор переключателя
Расположенный на передней двери со стороны пассажира и задние двери.
Каждый выключатель питания окна контролирует операции власти окно для соответствующего окна.

Power Window Motor регулятора
Получает выключатель питания окна сигналов и активизирует моторные для изменения позиции окна.
Использование ИК-зала в регулятор двигателя с ЭКЮ для выявления позиции окна и помех.


3. Функция системы

Управление питанием оконная система имеет следующие функции:

Руководства вверх / вниз функция
Функция, которая вызывает окно, когда переключатель питания окно вытащил на полпути, и опускает окно, когда толкнул на полпути вниз (окна останавливается, как только выключатель питания окно освобождены).

Авто вверх / вниз функция

(Все авто)
Функция, которая позволяет окну быть полностью открыты или закрыты на один полный или доставке из окна переключатель мощности.

Удаленная вверх / вниз функция
Функция, которая позволяет мастеру мультиплекс сетевой выключатель для управления лобовое стекло со стороны пассажира, власть и задние электрические стеклоподъемники.

Key-Off функции эксплуатации
Функция, позволяющая управлять всеми электрические стеклоподъемники примерно 45 сек. После двигатель выключен, когда дверь со стороны водителя или на передней двери со стороны пассажира, не была открыта.
Если 45 сек. Прошло или передняя дверь открыта, а функция Auto работает, останавливается работа окна.

Окно функцию блокировки
Функция, регулятор переключателя питания окна и заднее окно власти операции регулятор переключателя отключается при переключении окна блокировки.
Регулятор выключателя окна и задний переключатели окно регулятора мощности может работать, если переключатель окна блокировка выключена.

Jam функции защиты

Функцией, которая автоматически останавливает власть окна и перемещает его вниз, если объект находится застрявшая в силу окно.
Функция Jam защита работ для автоматической и ручной вверх до операции.

Ключевые привязанные открываются и закрываются
Когда ключ не находится внутри транспортного средства, заблокированной двери со стороны водителя, и ключ вставлен в дверь со стороны водителя цилиндр замка поворачивается и поддерживается в замке позицию 2,3 секунд или более, главный орган ЭКЮ активизирует власти окно регулятора Двигатели, чтобы закрыть все окна власть в то время как повернул ключ.
Аналогичным образом, когда открыл дверь со стороны водителя, превращая и поддержания двери со стороны водителя ключевые цилиндра в положение для разблокировки 2,3 секунд или больше заставит все электрические стеклоподъемники открыть.

Беспроводной передатчик привязанные открытым
При сертификации ЭКЮ разблокировать получает сигнал от передатчика управления дверями в течение 3 секунд или более, то основная часть ЭКЮ посылает сигнал разрешения на эксплуатацию ЭКЮ в регуляторе Motor окно власти. ЭКЮ, что получает сигнал управляет регулятор мощности двигателя к окну открыть все окна власть.

Вступлению переключатель блокировки привязанные Закрыть
Когда дверь ЭКЮ получает блокировку сигнала от переключатель блокировки на двери ручку пределах в течение 3 секунд или более, то основная часть ЭКЮ посылает сигнал разрешения на эксплуатацию ЭКЮ в регуляторе Motor окно власти. ЭКЮ, что получает сигнал управляет регулятор мощности Мотор окна, чтобы закрыть все окна власть.

Диагностика
Функция, ЭКЮ в регуляторе Motor электропривод стеклоподъемников обнаруживает сбои в системе электропривод стеклоподъемников и делает диагностику.
Выключатель питания мигает окно, информирующее водителя о неисправности.

Fail-безопасным
Если датчик пульса (ов) (Зал IC (S)) в силу окна неисправности регулятора двигателя, Auto Power окно вверх / вниз функция отключена.

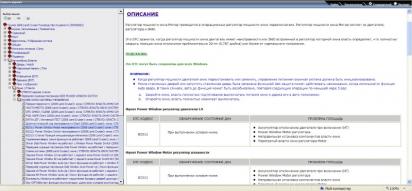

Если "поставишь" к себе на комп выглядит примерно так...




Или опять с "корявым" переводом взято там же, "операция после замены стекла"...

Инициализация
1. ИНИЦИАЛИЗАЦИЯ POWER WINDOW Control System (POWER WINDOW РЕГУЛЯТОР MOTOR (все двери))
ВНИМАНИЕ!

Когда регулятор мощности двигателя окно переустановить или заменить, управление питанием оконная система должна быть инициализирована. Такими функциями, как автоматическое вверх / вниз, джем защиты и ключевой-Off не работать, если инициализация не производится.

ПОДСКАЗКА:

При замене батареи, она не является необходимой для инициализации окна регулятор мощности двигателя.

ВНИМАНИЕ:

При замене окна регулятор мощности двигателя, DTC B2313 выводится. Открытый DTC после инициализации.
При выполнении инициализации, не совершать любые другие процедуры.
После стеклянных дверей или запустить стеклянная дверь была заменена функцией Jam защита может действовать неожиданно, когда используется функция Auto вверх, из-за обнаружения значение отличается от операции узнали значения скорости движения стеклянную дверь. В таких случаях, авто до функция может быть возобновлено, повторяя следующие операции по меньшей мере 5 раз:
Откройте окно, власть полностью нажимает выключатель питания окно.
Закройте окно, власть полностью подтягивание выключатель питания окно и держа ее на автоматическое положении.
Если инициализация не завершена должным образом, система ЛИН связи может быть неисправность .

(а) инициализация процедур при замене окна регулятор мощности двигателя с другой:

(1) подключить батарею и включите переключатель на двигателе (IG) (в это время, индикатор на коммутаторе электропривод стеклоподъемников мигает, показывают, что она готова к инициализации).

(2) Полностью откройте окно полностью нажатием выключателя питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью открыты.

(3) Полностью закрыть окно власть полностью потянув переключатель питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью закрыта для сброса стекла позиции. Светодиод на переключение окна власть перестает мигать и светится, чтобы указать, что инициализация завершена.

(Б) Инициализация процедуры при снятии / установке окна регулятор мощности двигателя:

(1) подключить батарею и включите переключатель на двигателе (ИГ).

(2) полностью закрыть окно, власть полностью потянув переключатель питания окну, и удерживайте кнопку в течение 6 и более секунд после окна полностью закрыта (если власть окно не двигаться или останавливается на полпути, даже если переключатель находится полностью вытащил, отпустить переключатель и полностью вытяните ее снова).

(3) Полностью откройте окно нажимает выключатель питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью открыты.

(4) Отпустите выключатель питания окно. Затем полностью нажмите и удерживайте кнопку в течение 4 секунд или больше.

(5) полностью закрыть окно, власть полностью потянув переключатель питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью закрыта для сброса стекла позиции и завершения инициализации.

© процедуры инициализации, когда власть окно не полностью открыты:

(1) подключить батарею и включите переключатель на двигателе (IG).

(2) полностью закрыть окно, власть полностью потянув переключатель питания окну, и удерживайте кнопку в течение 6 и более секунд после окна полностью закрыта (если власть окно не двигаться или останавливается на полпути, даже если переключатель находится полностью вытащил, отпустить переключатель и полностью вытяните ее снова).

(3) Полностью откройте окно нажимает выключатель питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью открыты.

(4) Отпустите выключатель питания окно. Затем полностью нажмите и удерживайте кнопку в течение 4 секунд или больше.

(5) полностью закрыть окно, власть полностью потянув переключатель питания окну, и удерживайте кнопку в течение 1 секунды или более после окна полностью закрыта для сброса стекла позиции и завершения инициализации.
